CPTT und MODBUS

[ MODBUS ] wurde Ende der 70er Jahre von Modicon entwickelt. Es stellt eine einfache Möglichkeit dar, eine Master/Slave-Verbindung zu einem IED (Intelligent End Device) aufzubauen.

MODBUS hat weltweit eine sehr starke Verbreitung gefunden.

MODBUS serial

MODBUS wird als einfaches Übertragungsprotokoll zu Endgeräten (RTUs oder IEDs) eingesetzt. Es besitzt allgemeine Fähigkeiten im Rahmen von SCADA-Anwendungen.
Die Nachrichten werden typischerweise über serielle Verbindungen übertragen.

COMPROTware:Testtool bietet bei diesem Protokoll:

  • Simulation von Master und Slave Station.
  • Umfassende Zustandsmaschine zur Protokollimplementierung.
  • Mithören auf der seriellen Leitung.
  • Interaktive Eingabe der Nachrichten.
  • Verschiedene anwendungsbezogene Darstellungen des Nachrichtenverkehrs.
    • U.a. 2 Register kombiniert zu einem 32 Bit-Integer- oder 32 Bit-Float-Wert.
    • Die Bytereihenfolge (endianness) kann jederzeit von MODBUS-Standard "high-low" ("big endian", "MSB") in "low-high" ("little endian", "LSB") geändert werden.

Um einen Eindruck von MODBUS serial in CPTT zu erhalten, haben wir eine Beispieldatei für MODBUS serial-Protokollverkehr verlinkt:
 1812171739-SModbusSerial-Clock.mlg

Die verlinkte MODBUS serial-MLG-Datei ist sehr groß, sie umfasst mehr als 1.100.000 Telegramme. Wir wollen mit dieser Datei zeigen, dass CPTT problemlos mit umfangreichen Protokollmitschnitten zurechtkommt.

Hier ist beschrieben, wie CPTT in der Viewer-Fassung (kostenlos) installiert wird, wie auf MLG-Dateien zugegriffen und wie die Darstellung angepasst und der Telegrammverkehr gefiltert wird.

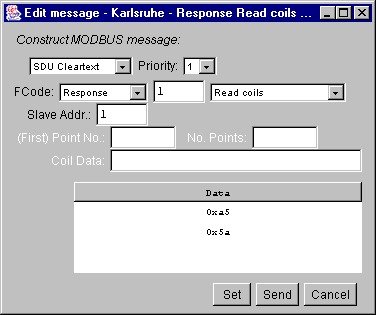

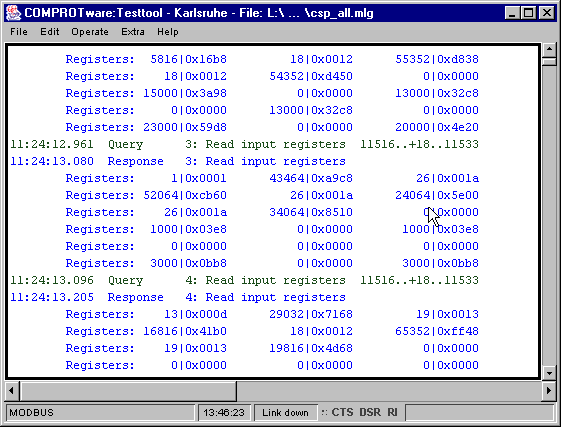

(Zum Vergrößern bitte anklicken)


(Zum Vergrößern bitte anklicken)

MODBUS TCP/IP

MODBUS TCP/IP ist für Verbindungen über das Internetprotokoll TCP gedacht. MODBUS TCP/IP hat die gleichen Nachrichten aber einen anderen Telegrammrahmen wie MODBUS serial.

COMPROTware:Testtool bietet bei diesem Protokoll:

  • Simulation von Master und Slave Station.
  • Umfassende Zustandsmaschine zur Protokollimplementierung.
  • Master- und Slave-Simulation via TLS-gesicherter TCP/IP-Verbindung.
  • Mithören auf der Netzwerkverbindung unter MS Windows.
  • Interaktive Eingabe der Nachrichten.
  • Verschiedene anwendungsbezogene Darstellungen des Nachrichtenverkehrs.
    • U.a. 2 Register kombiniert zu einem 32 Bit-Integer- oder 32 Bit-Float-Wert.
    • Die Bytereihenfolge (endianness) kann jederzeit von MODBUS-Standard "high-low" ("big endian", "MSB") in "low-high" ("little endian", "LSB") geändert werden.

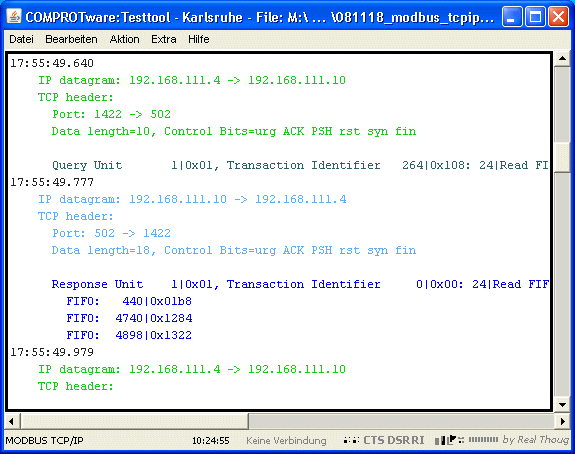

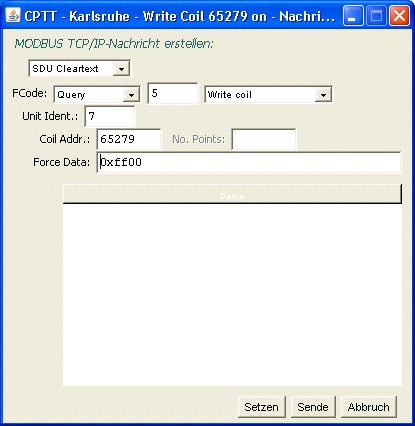

(Zum Vergrößern bitte anklicken)


(Zum Vergrößern bitte anklicken)


Haben Sie Fragen zu CPTT? Schicken Sie uns bitte eine E-Mail:
