Herunterladen der CPTT- Installationsdatei cptt_01.44.exe (1410K) über [ Site 1 ] oder [ Site 2 ].
(Starten Sie zur Installation das selbstextrahierende Executable und speichern Sie die MSI-Datei in einem temporären Verzeichnis. Doppelklicken Sie dann auf die MSI-Datei und folgenden Sie den Instruktionen.)

• Allgemein:
  • Export in Datei ...: Zusätzlich zu dem bereits implementierten Export in eine Textdatei haben wir noch drei weitere Export-Funktionen realisiert:
    (1) Export in HTML-Datei
    (2) Export in RTF-Datei
    (3) Export in importierbare Textdatei
    Bei Export in HTML-Datei und Export in RTF-Datei bleiben Zeichensatz und Farbe der Bildschirmdarstellung erhalten, sodass im assoziierten Programm die gleichen Farben zu sehen sind.
    Wenn die Checkbox "In zugeordnetem Programm öffnen" ausgewählt ist, dann wird die neu erzeugte Datei automatisch im Internet Explorer, Word oder irgendeinem anderen zugeordneten Programm geöffnet.
    Die neue, erweiterte Exportfunktionalität kann bei der Dokumentation von vorher gespeicherten Message Logs sehr hilfreich sein.
  • Import von/Export in Libpcap-Datei: Noch ein Feature zum Austausch von Protokollnachrichten mit der Welt: Import und Export von IEC 60870-5-104 oder DNP3 over LAN/WAN Ethernet-Telegrammen/IP-Datagrammen von und in Programme wie [ Ethereal ] oder [ Packetyzer ]. Libpcap-Dateien enthalten Netzwerkkommunikationsdaten. Das Dateiformat basiert auf [ tcpdump ] und ist heute das Standardformat zum Austausch von mitgehörter Netzwerkkommunikation.
  • Erzeuge Message List aus Message Storage: Für die Protokolle IEC 60870-5-102 und -103, DNP3, MODBUS (Master), ABB RP57x und ABB SPA-Bus (Master) erlaubt dieses Feature das Erzeugen von Nachrichtenlisten auf Basis von Kommunikation zwischen Master und Slave. Man kann die Nachrichtenlisten entweder aus den vom Master oder vom Slave gesendeten Nachrichten erzeugen. Ergebnis ist eine neue Message List mit allen Application Layer-Nachrichten vom Master oder vom Slave in Klartext (auf logischer Ebene). Nach dem Erzeugen kann die Nachrichtenliste wie jede vom Anwender erzeugte Nachrichtenliste bearbeitet werden.
    Die neue Nachrichtenliste kann zum Wiederholen von bestimmten, vorher mitgeschnittenen Ereignissen verwendet werden, um das Verhalten eines Master/eines Slaves zu testen. Oder um alle konfigurierten Datenpunkte eines Geräts zu bestimmen. Dieses neue Feature ist sehr hilfreich, da es viel Arbeit beim Erzeugen von großen Nachrichtenlisten einspart.
  • Neue Baudrate 115200Baud.
  • Mithören von GPRS/PPP-Kommunikation: Wir haben in CPTT die Fähigkeit zum Mithören und Darstellen von GPRS/PPP-Kommunikation zusammen mit dem Herausfiltern von IEC 60870-5-104- bzw. DNP3 over LAN/WAN-Telegrammen aus dem Datenstrom hinzugefügt. Einige unserer Kunden haben festgestellt, dass die Zuverlässigkeit der GPRS-Kommunikation in manchen Ländern sehr schlecht ist. Um zu klären, ob Kommunikationsprobleme zwischen Master und Slave durch Probleme im Protokollstack oder im Übertragungsnetzwerk verursacht werden, war es notwendig den GPRS/PPP-Datenstrom mitzuhören.
  • Und viele weitere, kleine Verbesserungen ...
• Bedienoberfläche:
  • Message View Filtering: Bei allen Protokollen wurden im Fenstern "Message Filter" die Buttons "Alles zeigen" und "Alles filtern" hinzugefügt. Mit diesen Buttons kann der Anwender sehr schnell den Grundzustand aller Filter vor dem Setzen/Löschen von speziellen Filtern einstellen.
  • Suchen: Ein lange erwartetes Feature ist nun implementiert: Die Textsuche im Message Storage.

    Sie kommen zum "Suchen ..."-Fenster über CTRL+F (oder CTRL+F3 oder im Hintergrundmenü über "Suchen ..."). Man kann jeden beliebigen Text zum Suchen eingeben. Nach ENTER wird der Message Storage nach dem Text durchsucht, Fundstellen werden hervorgehoben.
  • Ein bedeutendes neues Feature ist die Lokalisation für Italien und Frankreich:
    In Bearbeiten->Voreinstellungen ... kann man jetzt "Italiano" bzw. "Français" auswählen:

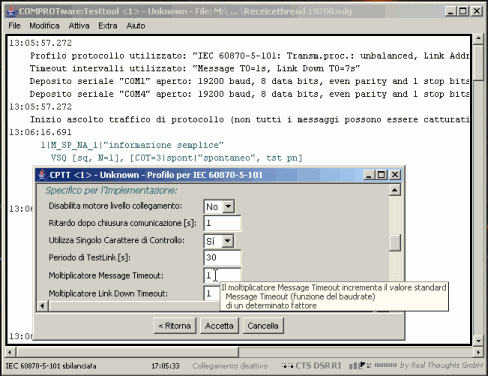

    Nach dem Neustart von CPTT ist die Bedienoberfläche italienisch:

    Oder französisch:

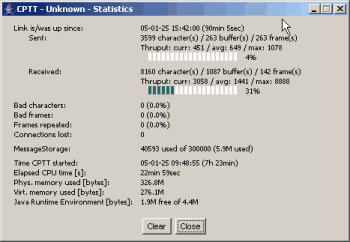

  • Zusätzliche statistische Größen: Telegramm werden gezählt; der aktuelle/durchschn./maximale Kommunikationsdurchsatz wird jetzt gezeigt; Zeitpunkt des letzten fehlerhaften Zeichens/Telegramms, wiederholten Telegramms und Verbindungsverlusts wird ausgegeben; Prozentangaben für fehlerhafter Zeichen/Telegramme und wiederholte Telegrammen werden gezeigt.

  • Und viele weitere, kleine Verbesserungen ...
• Übertragungsprotokolle:
  • IEC 60870-5-101: Message View Filtering erweitert um auch nach Link Layer-Adressen filtern zu können.
  • IEC 60870-5-101 & -104: Eingabe von Strukturierten Adressen beim Bearbeiten von Message Lists oder dem Senden von Nachrichten. Einer Strukturierten Adresse wird das Zeichen ' vorangestellt.


  • IEC 60870-5-103: Message View Filtering erweitert um auch nach Link Layer-Adressen filtern zu können.
  • DNP3 & DNP3 over LAN/WAN: Neues Protokollprofil-Flag Auto.Respond Request eingeführt. Es kontrolliert, ob automatisch eine Antwort auf Befehle oder automatisch eine Empty Response auf Requests geschickt wird.
  • DNP3 & DNP3 over LAN/WAN: Data Link Layer unterstützt nun die neuen Broadcast Addresses 0xfffe und 0xfffd und die Self Address 0xfffc.
  • DNP3 & DNP3 over LAN/WAN: Die Implementierung des Data Link Layer wurde überarbeitet um der DNP3-2004 Certification Procedure Version 2.4 zu entsprechen.
  • DNP3 & DNP3 over LAN/WAN: Beim Aufbauen einer DNP3-Nachricht im "Nachricht bearbeiten"-Fenster sind als Destination Address jetzt auch möglich:
    - Aus dem Profil
    - Broadcast Address 0xffff
    - Broadcast Address 0xfffe
    - Broadcast Address 0xfffd
    - Self-Address 0xfffc
  • ABB RP570/571: Message View Filtering nach der (Prozess-)RTU-Adresse und nach verschiedenen Function Codes ist jetzt implementiert.
  • ABB SPA-Bus: Message View Filtering für weitere Message Types implementiert.
  • Und viele weitere, kleine Verbesserungen ...
